在使用 Unfold3D 进行 3D制作 的过程中，用户有时会遇到系统提示“拓扑错误”的情况，这让许多设计师感到困惑。拓扑错误通常意味着模型的几何结构存在问题，可能会影响 UV 的展开效果或后续的材质贴图。本文将深入探讨 Unfold3D说有拓扑错误 的原因，以及 Unfold3D该如何使用，并详细介绍 Unfold3D 在复杂模型中的应用，帮助用户更好地掌握这款功能强大的 3D制作软件。

一、Unfold3D说有拓扑错误？

拓扑错误是指模型的几何结构在某些方面存在问题，导致 Unfold3D 无法正确处理 UV 拆分或展开。出现这种错误时，Unfold3D 会弹出提示，提醒用户模型可能需要修复。以下是导致拓扑错误的常见原因及解决方法：

1. 重复顶点

- 拓扑错误最常见的原因之一是重复顶点。当模型中有多个重叠的顶点时，Unfold3D 无法正确计算面片的 UV 展开，从而导致错误。解决这个问题的办法是进入您的 3D 制作软件（如 Maya、Blender），检查并清理重复顶点。

- 解决方法：使用 Merge Vertices（合并顶点） 或 Remove Doubles（删除重复顶点） 工具，将相同位置的顶点合并为一个。

2. 非流形几何体

- 非流形几何体是指模型的拓扑结构不符合常规的几何规则。例如，一个边缘同时连接了三个面或更多，这种不规则的结构会导致 UV 展开时出错。非流形几何体通常会在复杂模型中出现，尤其是通过布尔运算等方式进行建模时。

- 解决方法：在原始模型软件中使用 Non-manifold Check（非流形检查） 功能，找到并修复这些不符合几何规则的区域，确保模型符合标准拓扑结构。

3. 未封口的几何体

- 未封口的几何体是指模型的某些部分存在未闭合的面或缺失的边缘，这种情况也可能导致拓扑错误。Unfold3D 需要一个完整封闭的几何体来正确进行 UV 展开。

- 解决方法：检查模型的每个部分是否完全封口，修补所有的开口，并确保没有丢失的面片或边缘。

4. 复杂多边形面

- Unfold3D 通常处理四边形和三角形面片更为顺畅，但如果模型中包含了过多的复杂多边形（如五边形或更多），系统在展开 UV 时可能无法正确计算。

- 解决方法：简化模型中的复杂多边形，将其转化为三角形或四边形，以确保 Unfold3D 能够顺利处理。

通过了解并修复这些拓扑错误，您可以确保 Unfold3D 在进行 UV 拆分时不会受到几何问题的阻碍，从而顺利完成 UV 布局。

二、Unfold3D该如何使用？

Unfold3D软件 是一款强大的 UV 拆分工具，适用于各种 3D 模型的 UV 展开和调整。对于初次使用这款软件的用户，掌握基础操作是高效进行 3D 制作的关键。以下是 Unfold3D 的使用指南，帮助您快速上手。

1. 导入模型

- 使用 Unfold3D 的第一步是导入您想要拆分 UV 的 3D 模型。Unfold3D 支持常见的文件格式，如 OBJ、FBX。点击菜单栏中的 File（文件），然后选择 Import（导入），将模型导入软件进行 UV 处理。

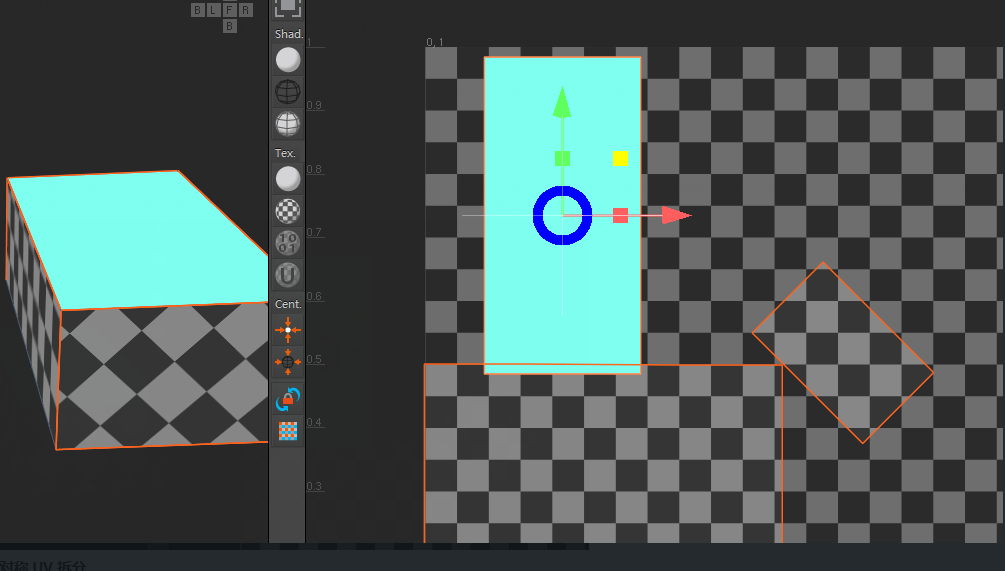

2. UV 拆分

- 导入模型后，Unfold3D 的核心功能就是 UV 拆分。使用工具栏中的 Cut（切割） 工具，您可以在模型表面创建 UV 缝隙，这些切割线将帮助 Unfold3D 展开模型的 UV 布局。切割后，按下 U 键，Unfold3D 将自动展开 UV，生成初步的 UV 布局。

3. 调整 UV

- 展开后的 UV 布局可能需要进一步调整。您可以使用 Move Tool（移动工具） 来手动拖动 UV 面片，使其分布更均匀或避免拉伸。还可以使用 Scale Tool（缩放工具） 来调整 UV 面片的比例，确保每个面片的 UV 尺寸与模型表面一致。

4. 检查 UV 布局

- 在完成 UV 调整后，使用 Unfold3D 的 Check UV（检查 UV） 工具，检测是否存在重叠的 UV 面片或其他问题。如果发现问题，软件会高亮显示这些区域，方便您进一步修正。

5. 导出 UV

- 当 UV 布局完成后，点击 File（文件） > Export UV Layout（导出UV布局），将 UV 导出为 PNG 或 JPG 格式。您可以选择适当的分辨率，并决定是否导出带有 UV 边界线的布局图。

通过这些基本操作，用户可以轻松进行 UV 拆分和调整，使模型的 UV 布局更加合理，确保纹理贴图时的准确性和一致性。

三、Unfold3D在复杂模型中的应用详解

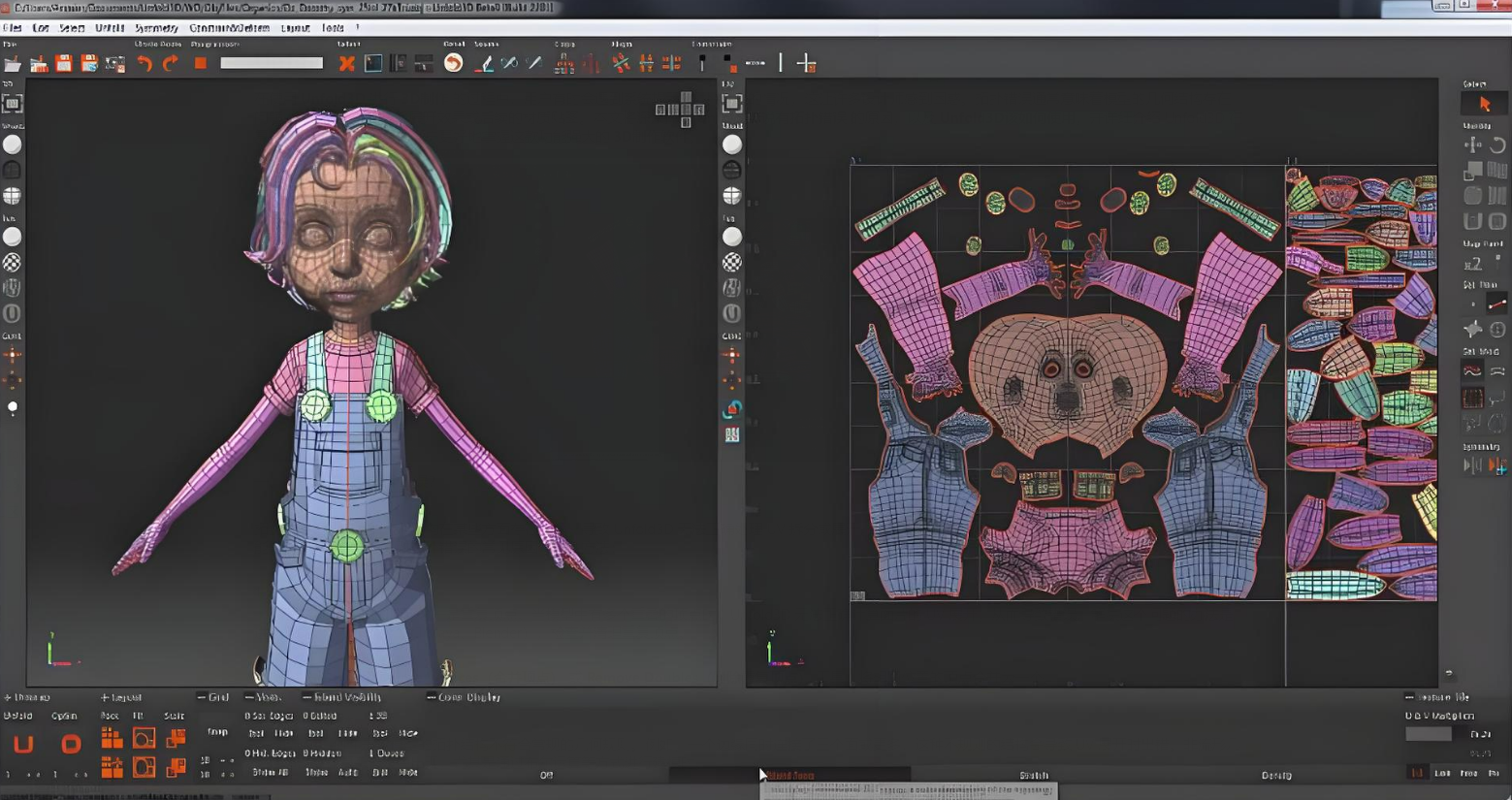

对于较为复杂的模型，Unfold3D 也具备强大的处理能力。无论是高多边形的角色模型，还是细节丰富的环境模型，Unfold3D 都能够提供高效的 UV 拆分方案。以下是 Unfold3D 在复杂模型中的应用技巧，帮助您在更高难度的项目中发挥其最大优势。

1. 对称 UV 拆分

- 对于对称性很强的模型（如角色、道具），Unfold3D 提供了对称 UV 展开的功能。通过对称工具，您可以同时展开模型的两侧，确保 UV 布局在两侧保持完全一致。这不仅减少了 UV 拆分的时间，还提高了后续贴图的对称性和整齐度。

2. 自动优化功能

- Unfold3D 具备自动优化 UV 的功能，特别适合处理复杂的高多边形模型。通过启用 Optimize（优化） 工具，软件会自动调整 UV 面片的比例和位置，减少拉伸和变形。这在处理大型场景或复杂的机械结构时尤为实用。

3. 多重 UV 集处理

- 在处理复杂场景时，可能需要为同一个模型创建多个 UV 集，以便为不同的材质或纹理提供专用的 UV 布局。Unfold3D 支持同时管理多个 UV 集，允许用户在不同的 UV 集之间自由切换和编辑，确保每个部分的 UV 拆分都符合需求。

4. 密集几何体的处理

- 对于几何体较为密集的模型（如建筑或机械模型），Unfold3D 提供了细致的 UV 展开工具。用户可以使用 Packing（打包） 功能，将所有 UV 面片紧凑排列，充分利用 UV 空间，提高贴图的分辨率。

通过这些高级应用，Unfold3D 能够在复杂模型中展现出色的 UV 拆分能力，确保高精度的 UV 布局和纹理处理。

四、总结

通过本文的介绍，我们详细探讨了 Unfold3D说有拓扑错误 的原因以及如何解决，还介绍了 Unfold3D 的基础使用方法和复杂模型中的应用技巧。无论是初学者还是经验丰富的 3D 设计师，了解这些技巧都能帮助您更好地使用 Unfold3D软件 进行 UV 拆分和调整，为后续的材质贴图和渲染打下坚实基础。
